C语言中的函数调用约定

本文主要介绍C语言中的函数调用约定，通过汇编代码结合实时观察栈的变化情况，直观地了解函数调用的过程。本文只讨论x86/64架构、Linux/GCC环境下的情况，不过其他环境在整体思想上应该是类似的，都需要处理这些问题。

前言

什么是调用约定（Calling Convention）？

它主要是为了方便代码的共享以及简化子函数的使用方式。参数和返回值如何进行传递、栈帧如何建立和销毁、调用者和被调者分别负责哪些事情？调用约定对这些都作出了规定，函数的定义者和调用者只要都遵循这个约定，那么就可以无错地进行交互；否则，不一致的状态可能导致程序的致命错误。

x86 C编译器默认通常使用cdecl调用约定，这也是C语言事实上的标准。当然还有一些其他的调用约定，读者可以通过文末的参考资料进行更多的了解。

典型的栈帧结构

上图是一个典型的调用子函数期间的栈帧结构。栈从下面高地址往上生长，每嵌套一层函数调用，就往上生长一个栈帧。其中的返回地址可以看作是每个栈帧的分界线，它上面的部分归被调者管，它下面的部分归调用者管。

ESP和EBP分别指示当前栈顶位置和当前栈帧的基址。通过EBP加适当的偏移可以方便地访问参数以及局部变量，同时也可以快速地进行关帧的操作。

调用约定可以分成两个部分，即规定调用者(caller)的部分和规定被调者(callee)的部分。下面分别进行介绍。

调用者规则

在发起一个子函数调用时，调用者需要：

1. 在调用子函数前，首先需要保存某些寄存器的值。这些寄存器设计为由调用者保存，所以被调函数是允许修改它们的。如果调用者在子函数返回后还依赖这些寄存器的值，就必须在调用子函数前将这些寄存器的值压栈保存，在子函数返回之后再将其出栈恢复。调用者保存的寄存器有EAX、ECX、EDX。
2. 接着，调用者需要把调用子函数的参数压栈，压栈顺序为从右往左，所以第一个参数在栈的最上面（低地址）。
3. 使用call指令调用子函数，这个指令会将返回地址（也即当前函数下一条指令的地址）压栈，然后跳到子函数处开始执行。

被调者规则我们稍后再看，现在先假设子函数已经返回，所以正常情况下栈已经恢复到了调用call指令之前的情况。调用者可以从EAX寄存器中获取子函数的返回值。要完全恢复子函数调用前的状态，还需要：

1. 将栈上的参数移出
2. 将之前压栈的调用者保存的寄存器的内容出栈恢复（跟入栈时相反的顺序）。调用者可以假设其他寄存器没有被子函数修改。

被调者规则

子函数在开头需要：

1. 将EBP的值压栈，然后将ESP的值拷贝到EBP上。可以把这个当作是开帧的操作，首先保存上一个栈帧的基址，然后设置当前栈帧的基址（即子函数刚开始执行时的栈指针的值），参数和局部变量跟EBP有着固定的偏移，所以可以通过EBP访问到。
2. 接下来，分配局部变量的栈空间，这个可以通过减小ESP的值来实现。
3. 然后需要将被调者保存的寄存器的值入栈（如果子函数中用到了它们的话）。被调者保存的寄存器包括EBX、EDI和ESI。

执行完这3步操作之后，就开始执行实际的函数体了。当函数体执行结束即将返回的时候，它需要：

1. 将返回值放在EAX中
2. 将被调者保存的寄存器的值入栈（跟入栈时相反的顺序）
3. 释放局部变量的栈空间，这个可以通过增大ESP的值来实现，更好的方法是将EBP的值恢复到ESP。
4. 然后恢复上一个栈帧的EBP，将其出栈
5. 最后，执行ret指令返回。该指令会将之前入栈的返回地址出栈，然后跳转到这个返回地址处继续执行。

C语言实例

光说不练假把式，我们通过如下一个简单的例子来实际看一下：

int foo(int a, int b)
{
    int fa = 0x10;
    int fb = 0x20;
    fa = a;
    fb = b;
    return fa + fb;
}

int main()
{
    int ret = 0;
    ret = foo(1, 2);
    return ret;
}

我们将其编译之后，使用objdump进行反汇编：

# 内核版本 2.6.8-2-686-smp
# gcc版本 3.3.5
$ gcc -g -O0 test.c
$ objdump -Sd a.out > a.s
# 如果只想编译的话，可以直接
# gcc -S test.c

接下来我们将结合汇编代码以及栈的实时情况，来直观地了解下函数的调用过程，即上面foo函数的调用过程。

调用者部分

首先来看main函数的前面部分

int main()
{
 804837c:   55                      push   %ebp
 804837d:   89 e5                   mov    %esp,%ebp
 804837f:   83 ec 18                sub    $0x18,%esp
 8048382:   83 e4 f0                and    $0xfffffff0,%esp
 8048385:   b8 00 00 00 00          mov    $0x0,%eax
 804838a:   29 c4                   sub    %eax,%esp

1. 最前面两个指令是main函数的开帧操作

2. 接下来的sub $0x18, %esp分配栈空间，这里分配了较多的空间，包括了局部变量以及调用子函数时参数的空间，而且还有余量。

3. 接下来的and $0xfffffff0,%esp，是将esp 16字节对齐。

4. 接下来的两条指令没有什么实际的影响，不确定是什么目的，估计也是某个编译器行为。

5. movl $0x0,0xfffffffc(%ebp)将第一个局部变量（即ret）赋值为0。

接下来的就是调用foo函数相关的部分了，此时栈的情况如下：

此时的EBP指向main函数栈帧的基址，ESP指向栈顶位置。因为我们的程序非常简单，后面也没有用到调用者保存的寄存器，所以这里省略了保存寄存器的步骤。又因为前面一开始已经分配了参数的栈空间，所以接下来直接对栈中对应位置的形参赋值即可。

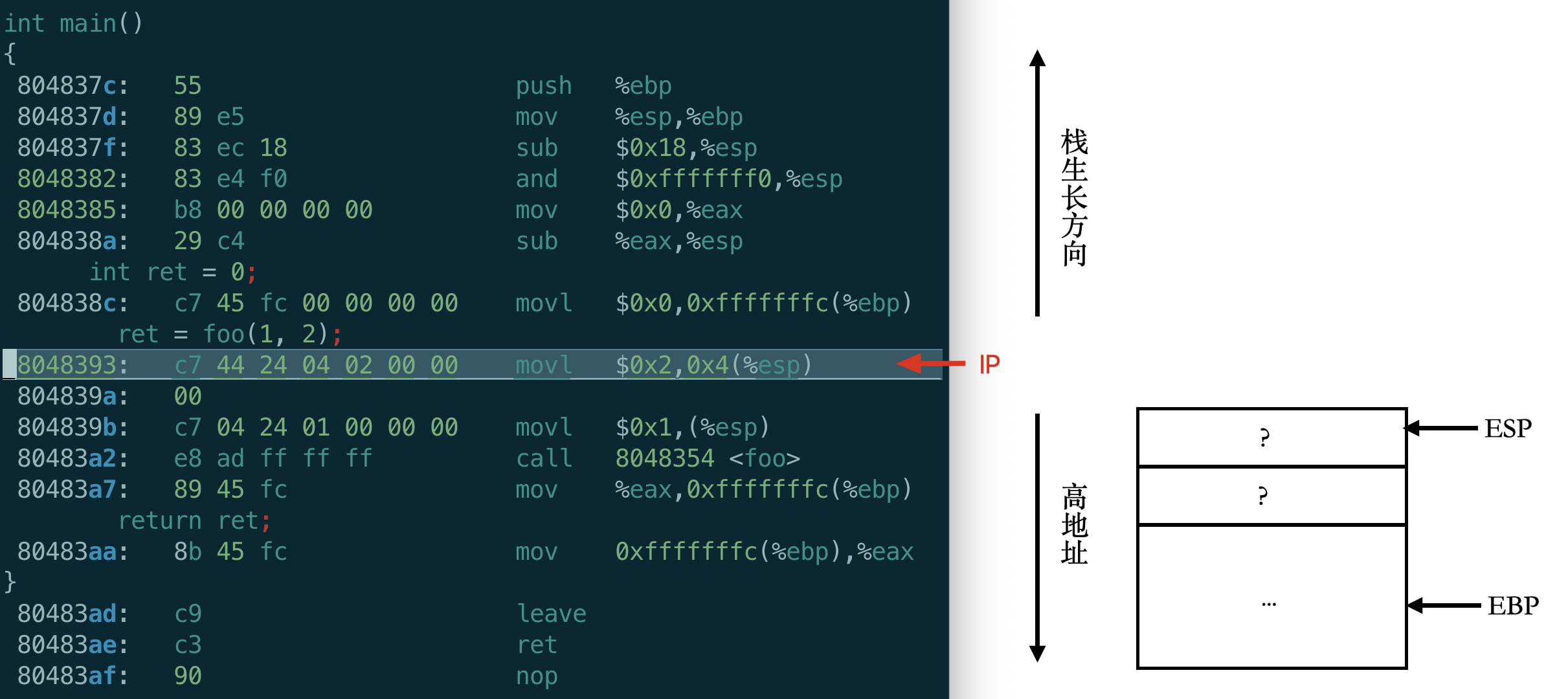

参数的传递是从右往左的顺序，所以先传递第二个参数，ESP+4的位置的值被赋值为2。

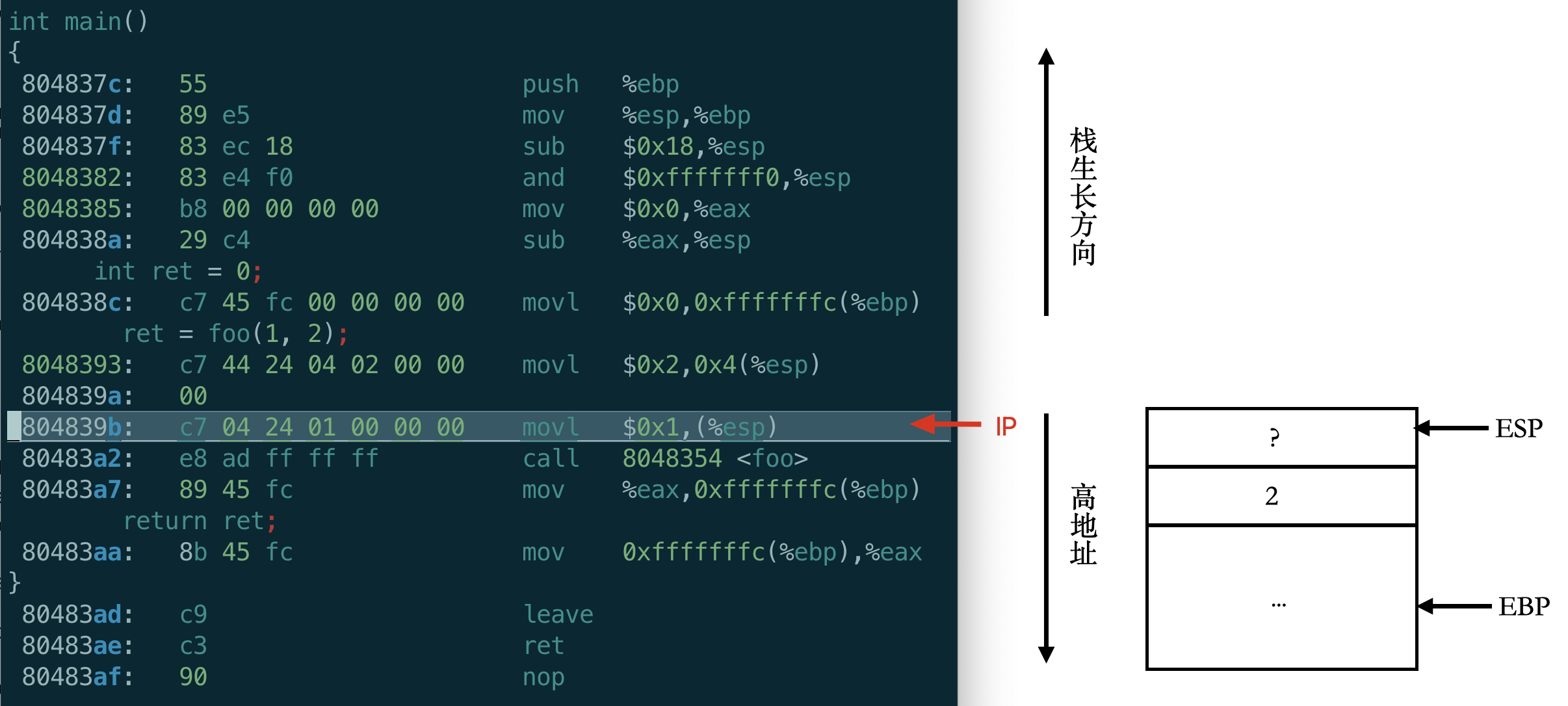

接着传递第一个参数，ESP位置的值被赋值为1。参数传递完毕接下来就执行call指令进入子函数foo的范围了。

我们暂且跳过，假设现在foo函数已经返回，来看最后几条指令的操作。现在EAX中存放了返回值。

1. mov %eax,0xfffffffc(%ebp)将返回值赋值给局部变量ret
2. 然后main函数返回了，所以要将返回值放到EAX中。（因为我们编译时是用的-O0，所以这一步显得有点多余）
3. 接下来要将参数出栈，这里并没有单独执行这个操作，而是合并到leave指令里了
4. leave指令，相当于mov esp,ebp; pop ebp 。直接将关闭当前栈帧，将参数以及局部变量统统清了。从这个例子中我们可以看到，编译器并没有傻瓜式地每次调用函数都执行参数的入栈和出栈操作。事实上，它做了一定的优化，在一开始就分配了充足的栈空间，足够存放局部变量以及后面要调用的子函数的参数，最后在关帧的统一释放栈空间。
5. 如果前面有将调用者保存的寄存器入栈的话，这里要执行相应的出栈操作恢复相应的寄存器的值。在我们这个例子中并没有。

被调者部分

现在我们来看被调者foo函数中的部分，在main函数中执行call指令之后，栈的情况如下：

此时，返回地址已经入栈，EBP还是上一个main函数的基址。

首先需要创建foo函数的栈帧，将EBP入栈，保存main函数栈帧的基址。

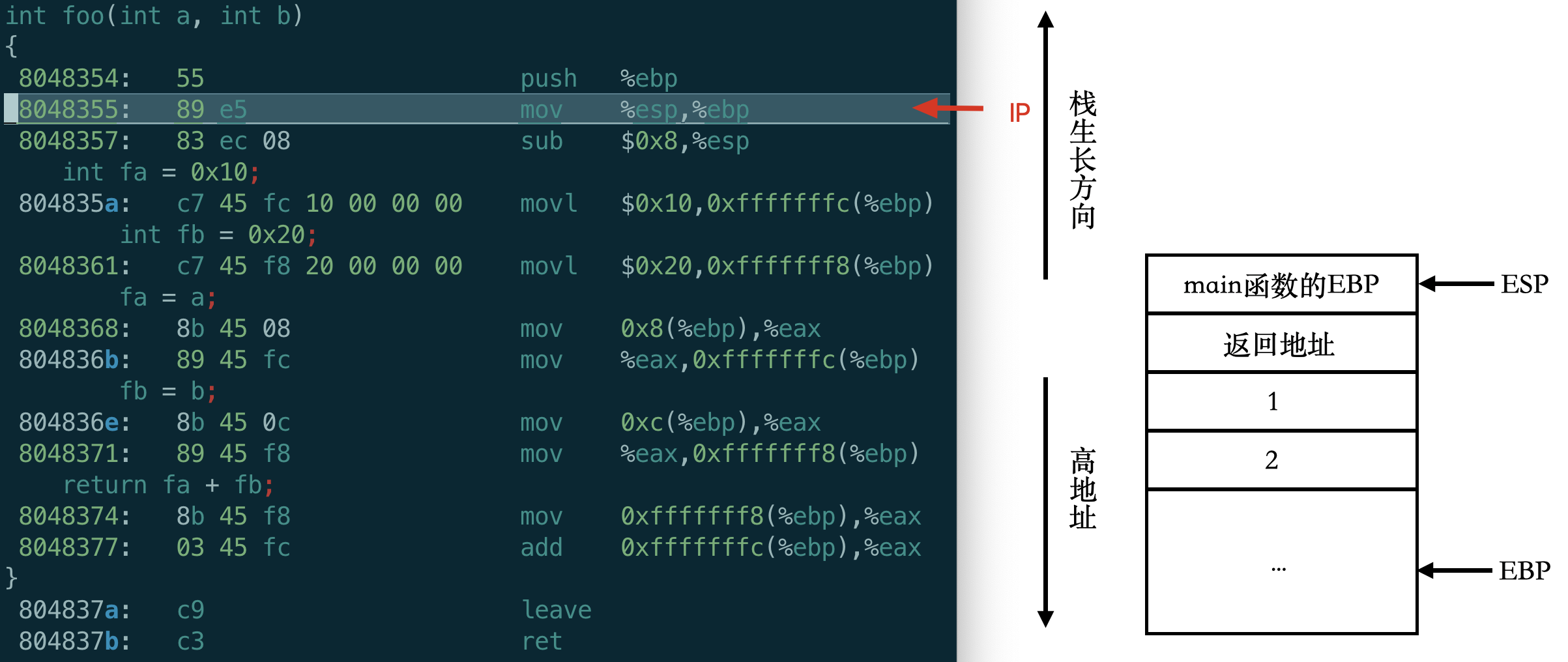

紧接着让EBP指向当前ESP的位置，此时EBP变成了foo函数栈帧的基址。后续就可以通过EBP加上一定的偏移来访问形参和局部变量了。

接下来一条指令分配局部变量的栈空间，因为有两个int型局部变量，所以这里将esp减了8。

正常情况下，如果foo函数用到了被调者保存的寄存器的话，需要现在这里执行入栈的操作，保存相应寄存器的值。因为我们程序比较简单，所以没有这个过程。

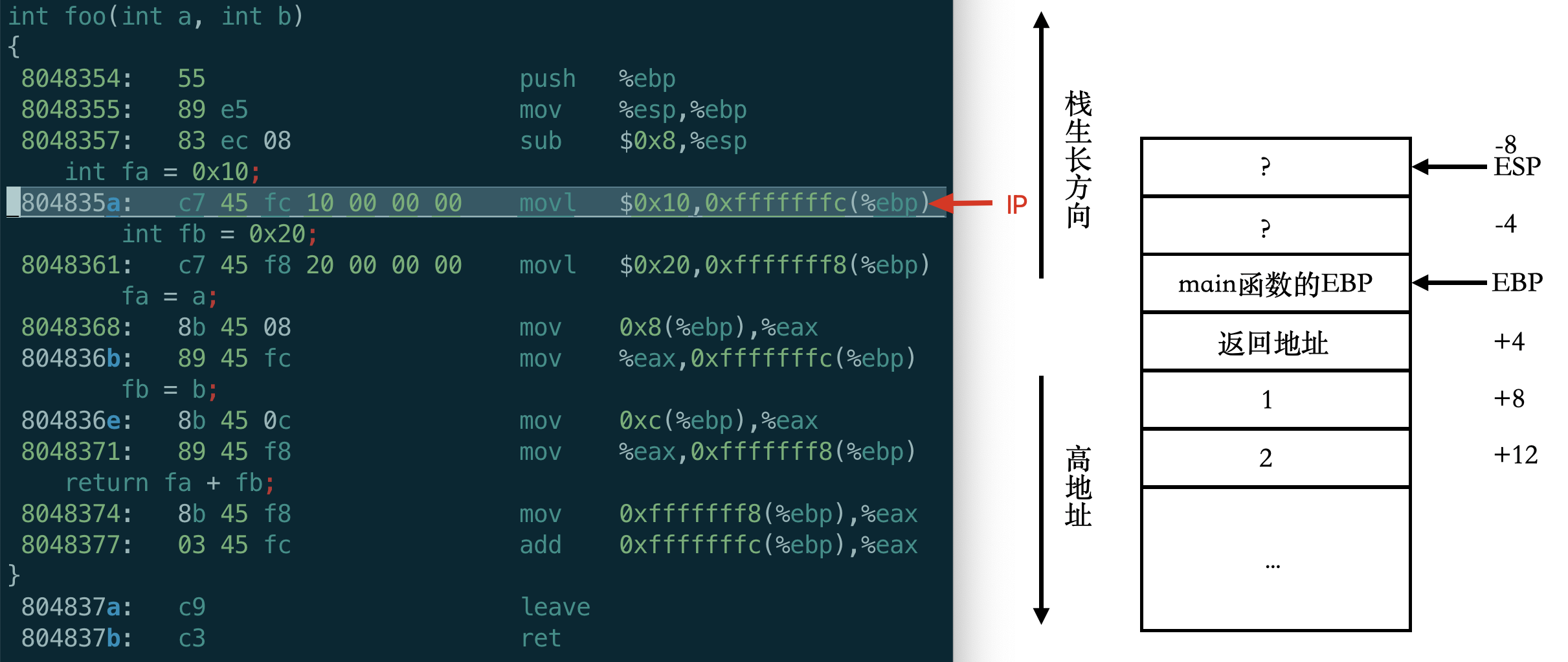

接下来将EBP-4的位置赋值为0x10，对应C代码中的int fa = 0x10;

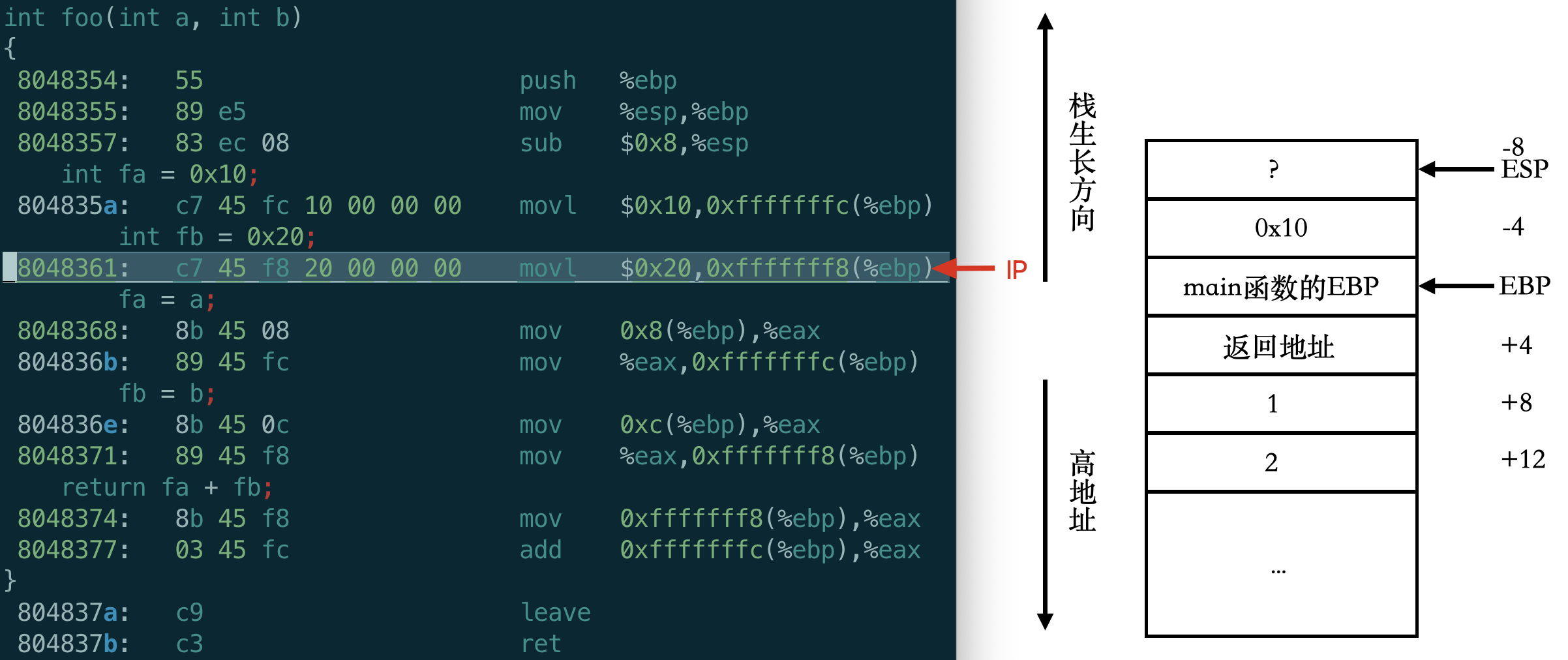

同样地，将EBP-8的位置赋值为0x20，对应C代码中的int fb = 0x10;

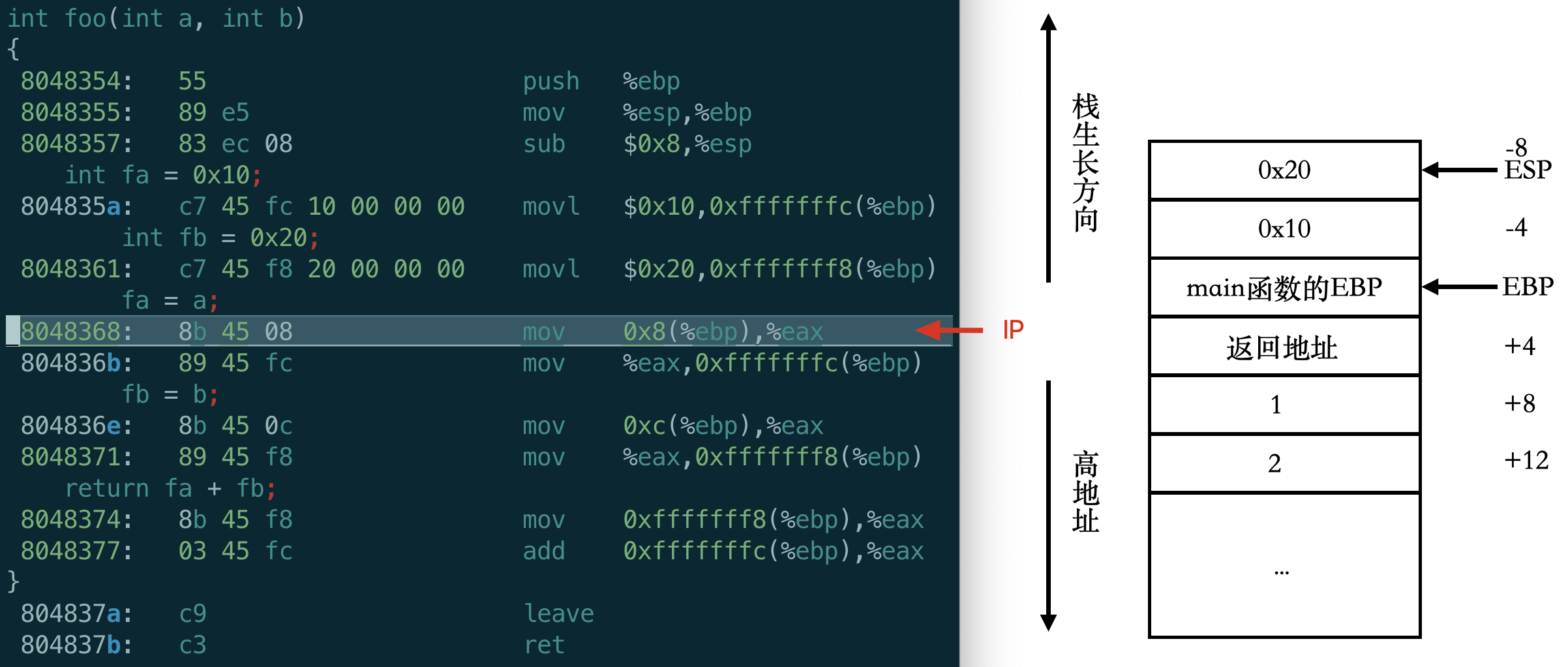

接下来执行将形参a的值赋值给fa，首先将EBP+8位置的形参a赋值到EAX寄存器。

然后再将EAX寄存器的值赋值到EBP-4的位置。

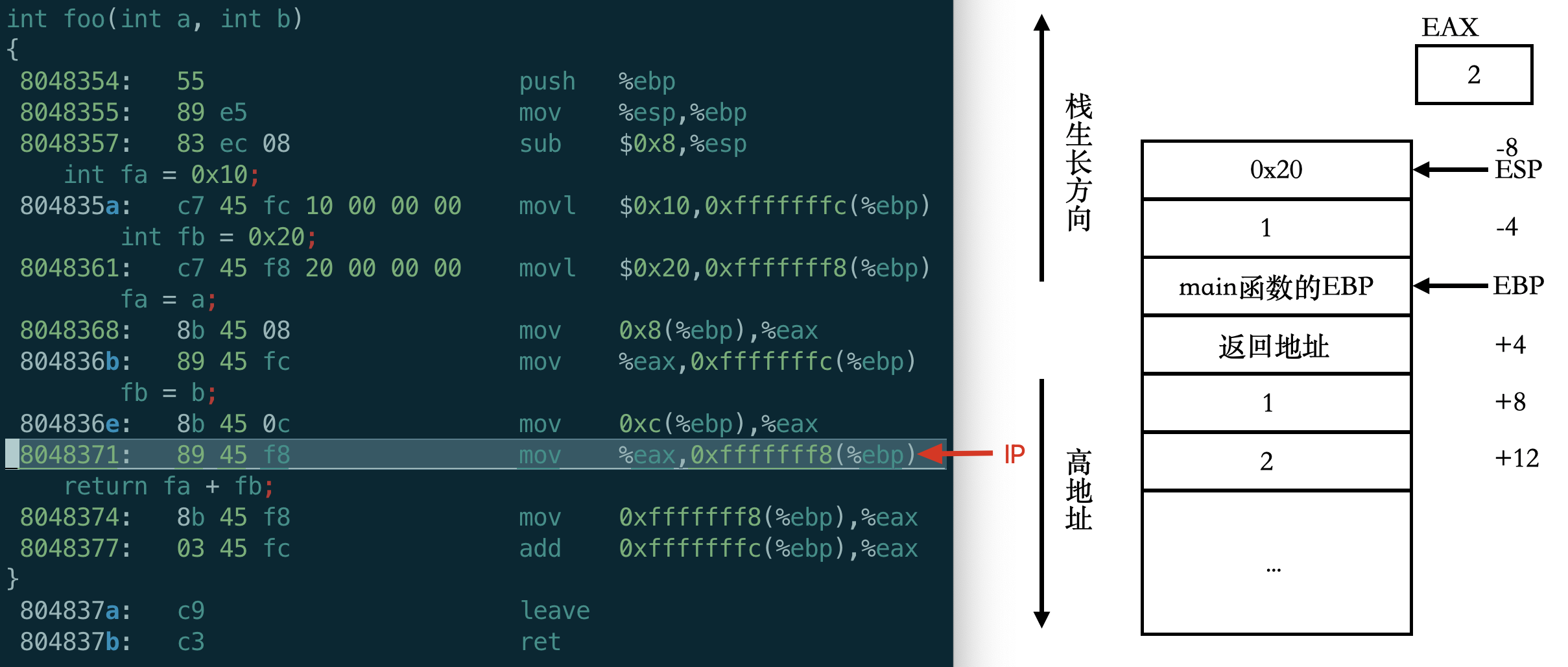

接下来是形参b的值赋值给fb，执行的操作类似，通过寄存器EAX做了一下中转。

接下来执行fa和fb相加的操作，先将EBP-8的值放到EAX中，因为-O0的关系这一步又显得有些多余，然后EBP-4的值加到EAX中，执行完之后EAX就变成了3。

到这里函数体已经执行完毕，但是还有一些善后工作需要做：

1. 此时返回值已经在EAX中了。
2. 如果前面有被调者保存的寄存器入栈的话，这里需要执行相应的出栈操作进行恢复。
3. 接下来需要释放局部变量的栈空间，然后恢复上一个栈帧的EBP，将其出栈。这两步合并到了leave指令中。执行完leave之后的栈情况如下。栈顶为返回地址，EBP已经恢复为main函数的基址。

当最后一个ret指令执行之后，返回地址出栈，栈恢复到执行call指令前的情况，程序跳转到返回地址继续执行main函数后续的代码。

x64上的区别

在x64上，不仅寄存器的位数扩展到了64位，可用的寄存器也更多了。Linux在x64上使用System V AMD64 ABI调用约定，其主要内容如下：

%rax     %eax    返回值
%rbx     %ebx    被调用者保存
%rcx     %ecx    第四个参数
%rdx     %edx    第三个参数，128位返回值
%rsi     %esi    第二个参数
%rdi     %edi    第一个参数
%rbp     %ebp    基址指针，被调用者保存
%rsp     %esp    堆栈指针，被调用者保存
%r8      %r8d    第五个参数
%r9      %r9d    第六个参数
%r10     %r10d   调用者保存
%r11     %r11d   调用者保存
%r12     %r12d   被调用者保存
%r13     %r13d   被调用者保存
%r14     %r14d   被调用者保存
%r15     %r15d   被调用者保存
xmm0-7           前8个浮点参数
xmm0-1           浮点返回值

RDI, RSI, RDX, RCX, R8, R9寄存器分别传递前6个整型或指针参数，XMM0-7用于传递前8个浮点参数。如果还有额外的参数，那么还是通过栈进行传递。

不超过64位的返回值通过RAX传递，不超过128位的返回值通过RAX和RDX传递。浮点数返回值使用XMM0和XMM1。

其中RBX、RBP、RSP、R12-R15这几个寄存器是被调用者保存的，其余的都是调用者保存。

另外还有一点值得提一下，对于叶子节点函数，函数的栈指针下方保留了一个128字节的空间（red-zone），编译器可以使用这个区域保存局部变量，这样可以省去开头的一些指令。

我们重新在x64环境下编译前面的示例代码，看看有什么区别

// 内核版本 5.4.0-91-generic
// gcc版本 7.5.0
int main()
{
 628:   55                      push   %rbp
 629:   48 89 e5                mov    %rsp,%rbp
 62c:   48 83 ec 10             sub    $0x10,%rsp
    int ret = 0;
 630:   c7 45 fc 00 00 00 00    movl   $0x0,-0x4(%rbp)
    ret = foo(1, 2);
 637:   be 02 00 00 00          mov    $0x2,%esi
 63c:   bf 01 00 00 00          mov    $0x1,%edi
 641:   e8 b4 ff ff ff          callq  5fa <foo>
 646:   89 45 fc                mov    %eax,-0x4(%rbp)
    return ret;
 649:   8b 45 fc                mov    -0x4(%rbp),%eax
}
 64c:   c9                      leaveq
 64d:   c3                      retq
 64e:   66 90                   xchg   %ax,%ax

可以看到两个参数并没有通过栈传递，而是分别通过edi和esi寄存器传递。

int foo(int a, int b)
{
 5fa:   55                      push   %rbp
 5fb:   48 89 e5                mov    %rsp,%rbp
 5fe:   89 7d ec                mov    %edi,-0x14(%rbp)
 601:   89 75 e8                mov    %esi,-0x18(%rbp)
    int fa = 0x10;
 604:   c7 45 f8 10 00 00 00    movl   $0x10,-0x8(%rbp)
    int fb = 0x20;
 60b:   c7 45 fc 20 00 00 00    movl   $0x20,-0x4(%rbp)
    fa = a;
 612:   8b 45 ec                mov    -0x14(%rbp),%eax
 615:   89 45 f8                mov    %eax,-0x8(%rbp)
    fb = b;
 618:   8b 45 e8                mov    -0x18(%rbp),%eax
 61b:   89 45 fc                mov    %eax,-0x4(%rbp)
    return fa + fb;
 61e:   8b 55 f8                mov    -0x8(%rbp),%edx
 621:   8b 45 fc                mov    -0x4(%rbp),%eax
 624:   01 d0                   add    %edx,%eax
}
 626:   5d                      pop    %rbp
 627:   c3                      retq

再来看看foo函数的情况，注意到它里面并没有为局部变量分配栈空间，而是直接通过rbp进行赋值了。这是因为foo函数就是我们前面提到的叶子节点函数，它没有再调用其他函数，所以可以直接使用red-zone的空间。
