OpenSSL的async异步框架/OpenSSL协程

发表于 更新于 分类于 ， ， ， 阅读次数： 评论数：
繁/简： 繁體
本文字数： 18k 阅读时长 ≈ 16 分钟

OpenSSL异步框架是在OpenSSL-1.1.0上引入的一个新特性。它理论上可以应用于任何的异步操作，但当前主要是用于在引擎框架中执行的加密学操作。本文首先介绍其底层原理，接着介绍OpenSSL的异步基础设施，最后着重分析ASYNC_JOB（OpenSSL中的协程）的处理流程（dispatcher和job之间是如何切换的）。

引入异步框架主要是出于性能的考虑，对于普通的同步操作模式，API调用会一直阻塞直到请求完成。在API之下，要么执行一个忙循环等待响应，要么进行进程上下文切换。忙循环浪费CPU周期且无法并行运行多个操作，而进行上下文切换虽然允许并行，但是上下文切换的开销仍然是相当大的。

而异步模型通过充分利用这些间隙来提升性能。提交请求之后并不等待任务完成，而是直接返回，当任务完成时再通知用户代码获取响应。

下文中job和协程基本可以互换。

底层核心函数

OpenSSL的异步框架，底层是基于以下几个核心函数。getcontex/makecontext/setcontext用于生成用户态的协程，setjmp/longjmp用于在dispatcher/job之间进行跳转切换。

下面分别介绍下这几个核心函数：

ucontext_t

首先ucontext_t结构体顾名思义是用户态的上下文

1
2
3
4
5
6
7
8
9
typedef struct ucontext_t
{
    unsigned long int __ctx(uc_flags);
    struct ucontext_t *uc_link;
    stack_t uc_stack;
    mcontext_t uc_mcontext;
    sigset_t uc_sigmask;
    struct _libc_fpstate __fpregs_mem;
} ucontext_t;
  • uc_link：指向当前context执行结束之后下一个执行的用户上下文。
  • uc_stack：是该上下文的堆栈
  • uc_mcontext：是硬件相关的，保存具体的上下文，如各寄存器的值
  • uc_sigmask：执行上下文过程中，要屏蔽的信号集合

getcontext

1
int getcontext(ucontext_t *ucp);

用于将ucp所指ucontext初始化为当前活跃的上下文。

setcontext

1
int setcontext(const ucontext_t *ucp);

恢复ucp所指定的上下文，该上下文是通过getcontext、makecontext、或信号处理函数第三个参数中获取到的。

  • 如果上下文是从getcontext调用中获取到的，那么程序将从getcontext位置继续执行，就好像是getcontext调用刚刚返回一样。
  • 如果上下文是从makecontext调用中获取到的，程序执行参数中指定的函数，当函数返回时继续执行makecontext时ucp参数中的uc_link，如果为NULL则OS线程中止。成功的调用不返回。
  • 如果context是从信号处理函数中获取的，结果未定义。

makecontext

1
void makecontext(ucontext_t *ucp, void (*func)(), int argc, ...);

修改ucp指定的上下文，在调用makecontext之前调用者必须给这个上下文分配一个新的栈ucp->uc_stack，并定义一个后继的上下文ucp->uc_link。然后在调用makecontext之后通过setcontext或swapcontext激活这个上下文，传递argc后面的一系列int参数。当函数返回时，后继上下文被激活，如果后继上下文为NULL则线程结束。

swapcontext

1
int swapcontext(ucontext_t *oucp, ucontext_t *ucp);

将当前上下文保存到oucp，然后激活ucp。类似于getcontext和setcontext的结合体。swapcontext成功时同样不返回，但是后续可以通过激活ocup返回，此时就好像swapcontext返回了0。

关于这几个函数的用法示例，可以参考makecontext(3)/swapcontext(3)

setjmp/longjmp

1
2
3
int setjmp(jmp_buf env);

void longjmp(jmp_buf env, int val);

setjmp将栈上下文保存到参数env中，首次调用返回0。后续使用longjmp跳转到之前setjmp的位置，就像是刚从setjmp函数返回一样，此时的返回值是longjmp参数的非零值val。

一些疑问

  1. 为什么OpenSSL选择使用setjmp/longjmp来进行协程切换，而不用swapcontext呢？

    因为swapcontext的开销比setjmp/longjmp大？swapcontext提供了更多的控制，不过我并不是太确定。

    通过查找资料，找到了如下commit提交记录，发现确实是出于如上考虑。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    commit 7070e5ca2fa41940d56599bf016a45cb1c0e03f0
    Author: Matt Caswell <matt at openssl.org>
    Date:   Tue May 5 15:08:39 2015 +0100

        Use longjmp at setjmp where possible

        Where we can we should use longjmp and setjmp in preference to swapcontext/
        setcontext as they seem to be more performant.

        Reviewed-by: Rich Salz <rsalz at openssl.org>

  2. 你可能已经注意到了，OpenSSL中其实是使用了_setjmp/_longjmp，而不是setjmp/longjmp，两者有啥区别？

    区别是前者不操作信号掩码，而后者会。这会在上下文切换中带来速度的显著提升。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    commit 06b9ff06cc7fdd8f51abb92aaac39d3988a7090e
    Author: Matt Caswell <matt at openssl.org>
    Date:   Fri Oct 9 15:55:01 2015 +0100

        Swap to using _longjmp/_setjmp instead of longjmp/setjmp

        _longjmp/_setjmp do not manipulate the signal mask whilst
        longjmp/setjmp may do. Online sources suggest this could result
        in a significant speed up in the context switching.

        Reviewed-by: Rich Salz <rsalz at openssl.org>

异步框架基础设施

OpenSSL通过ASYNC_JOB实现异步能力。一个job表示一个协程，它执行一段指定的代码，直到发生一些事件，通常是I/O操作或者是调用硬件加速卡等。此时协程可以被暂停，将控制权交还给用户代码。当后续事件指示可以恢复job时，用户代码再恢复该job。

async框架外部是用户代码，例如libssl，负责开始job、恢复job；async框架内部则封装了异步的API，通常是通过引擎来实现，负责暂停job以及恢复的通知机制。

libssl - async - libcrypto(engine) - nonBlockingAPI

外层指定一个job的入口函数并启动job，内层碰到异步API接口未完成就暂停该job，在暂停之前设置通知机制。这样当接口操作完成时，外层可以获取到通知，再一次继续之前暂停的job，最终job执行完毕，外层释放这个job。

数据结构

1
2
3
4
5
typedef struct async_fibre_st {
    ucontext_t fibre;
    jmp_buf env;
    int env_init;
} async_fibre;

async_fibre表示上下文，包含了协程生成和切换时需要的信息。它是系统环境相关的，上面展示的是posix环境的版本。其中ucontext_t类型就是xxxcontext函数使用的上下文，jmp_buf类型则是setjmp保存的环境。

1
2
3
4
5
struct async_ctx_st {
    async_fibre dispatcher;
    ASYNC_JOB *currjob;
    unsigned int blocked;
};

async_ctx_st是线程的异步上下文结构，每个线程有一个。其中的dispatcher表示主上下文，也可以认为是调度器，currjob则表示当前执行的job。

1
2
3
4
5
6
7
8
9
10
struct async_job_st {
    async_fibre fibrectx;
    int (*func) (void *);
    void *funcargs;
    int ret;
    int status;
    ASYNC_WAIT_CTX *waitctx;
};

typedef struct async_job_st ASYNC_JOB;

ASYNC_JOB表示一个job，其中fibrectx是上下文，func和funcargs是实际要执行的工作函数及其参数，ret用于保存工作函数的返回值，status记录job的当前状态。waitctx是通知机制需要使用的上下文。

主要接口

OpenSSL提供了如下原语供使用：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#include <openssl/async.h>

int ASYNC_init_thread(size_t max_size, size_t init_size);
void ASYNC_cleanup_thread(void);

int ASYNC_start_job(ASYNC_JOB **job, ASYNC_WAIT_CTX *ctx, int *ret,
                    int (*func)(void *), void *args, size_t size);
int ASYNC_pause_job(void);

ASYNC_JOB *ASYNC_get_current_job(void);
ASYNC_WAIT_CTX *ASYNC_get_wait_ctx(ASYNC_JOB *job);
void ASYNC_block_pause(void);
void ASYNC_unblock_pause(void);

int ASYNC_is_capable(void);

其中ASYNC_init_thread和ASYNC_cleanup_thread用于初始化和清理异步job。如果是多线程的程序，每个线程都需要进行相应操作。其内部使用了thread-local数据。

ASYNC_start_job和ASYNC_pause_job是核心的两个函数，其相当于Lua协程中的resume和yield。前者用于开始一个job，或者恢复一个job；后者用于暂停job。

ASYNC_get_current_job返回当前执行的job的指针。如果不在job上下文中则返回NULL。

关于接口的更多说明，见文末参考资料。

初始化

通常不需要显式进行初始化，在第一次调用接口时候会自动进行。

其中会初始化thread-local变量，ctxkey和poolkey分别是async上下文和job池的键。

1
2
3
4
5
6
7
8
9
10
11
12
13
// crypto/async/async.c
int async_init(void)
{
    if (!CRYPTO_THREAD_init_local(&ctxkey, NULL))
        return 0;

    if (!CRYPTO_THREAD_init_local(&poolkey, NULL)) {
        CRYPTO_THREAD_cleanup_local(&ctxkey);
        return 0;
    }

    return 1;
}

用户代码ASYNC_start_job

这里以libssl为例来看，SSL的很多接口如SSL_do_handshake/SSL_read/SSL_write等都支持了异步job

1
2
3
4
5
6
7
8
9
10
11
12
13
14
// ssl/ssl_lib.c
int SSL_do_handshake(SSL *s)
    // 第一次进来会调ssl_start_async_job，将job的处理函数和参数传进去了
	if (SSL_in_init(s) || SSL_in_before(s)) {
        if ((s->mode & SSL_MODE_ASYNC) && ASYNC_get_current_job() == NULL) {
            struct ssl_async_args args;

            args.s = s;

            ret = ssl_start_async_job(s, &args, ssl_do_handshake_intern);
        } else {
            ret = s->handshake_func(s);
        }
    }

这里只是一个简单的包装，将具体的工作函数及其参数传入。其中ssl_async_args结构如下:

1
2
3
4
5
6
7
8
9
10
11
struct ssl_async_args {
    SSL *s;
    void *buf;
    size_t num;
    enum { READFUNC, WRITEFUNC, OTHERFUNC } type;
    union {
        int (*func_read) (SSL *, void *, size_t, size_t *);
        int (*func_write) (SSL *, const void *, size_t, size_t *);
        int (*func_other) (SSL *);
    } f;
};

ssl_start_async_job是ASYNC_start_job的一层包装，首先创建waitctx，然后调用ASYNC_start_job并处理返回值，将结果反馈给上层。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
// ssl/ssl_lib.c
static int ssl_start_async_job(SSL *s, struct ssl_async_args *args,
                               int (*func) (void *))
{
    int ret;
    if (s->waitctx == NULL) {
        s->waitctx = ASYNC_WAIT_CTX_new();
        if (s->waitctx == NULL)
            return -1;
    }
    switch (ASYNC_start_job(&s->job, s->waitctx, &ret, func, args,
                            sizeof(struct ssl_async_args))) {
    case ASYNC_ERR:
        s->rwstate = SSL_NOTHING;
        SSLerr(SSL_F_SSL_START_ASYNC_JOB, SSL_R_FAILED_TO_INIT_ASYNC);
        return -1;
    case ASYNC_PAUSE:
        s->rwstate = SSL_ASYNC_PAUSED;
        return -1;
    case ASYNC_NO_JOBS:
        s->rwstate = SSL_ASYNC_NO_JOBS;
        return -1;
    case ASYNC_FINISH:
        s->job = NULL;
        return ret;
    default:
        s->rwstate = SSL_NOTHING;
        SSLerr(SSL_F_SSL_START_ASYNC_JOB, ERR_R_INTERNAL_ERROR);
        /* Shouldn't happen */
        return -1;
    }
}

其中返回值为ASYNC_PAUSED表示job暂停，对应SSL_get_error就返回SSL_ERROR_WANT_ASYNC。ASYNC_FINISH则表示job结束了。

内部代码ASYNC_pause_job

暂停job是在协程内部调用，基本的使用方式如下：

1
2
3
4
5
6
7
do {
    sts = nonBlockingOperation();
	if (sts == STATUS_RETRY) {
    	ASYNC_pause_job();
	}
}
while (sts == STATUS_RETRY)

在调用非阻塞接口之后，如果是类似retry等结果表示需要等待，那么就调用ASYNC_pause_job暂停job，控制权归还给主控dispatcher，此时ASYNC_start_job返回ASYNC_PAUSE。

当用户代码决定恢复job时，会再次调用ssl_start_async_job继而调用ASYNC_start_job，控制权又回到了协程中。

此时ASYNC_pause_job返回，会再次调用之前的接口，如果还是需要等待则重复之前的操作，如果已经结束那么继续执行后面的代码。

最终job执行结束之后，ASYNC_start_job会返回ASYNC_FINISH。

通知机制

那么下次怎么恢复刚才暂停的那个job呢？这个就涉及其通知机制了。ASYNC_WAIT_CTX支持两种通知机制。

wait fd机制

一种是通过一个wait fd进行通知，主要接口如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#include <openssl/async.h>

ASYNC_WAIT_CTX *ASYNC_WAIT_CTX_new(void);
void ASYNC_WAIT_CTX_free(ASYNC_WAIT_CTX *ctx);
int ASYNC_WAIT_CTX_set_wait_fd(ASYNC_WAIT_CTX *ctx, const void *key,
                               OSSL_ASYNC_FD fd,
                               void *custom_data,
                               void (*cleanup)(ASYNC_WAIT_CTX *, const void *,
                                               OSSL_ASYNC_FD, void *));
int ASYNC_WAIT_CTX_get_fd(ASYNC_WAIT_CTX *ctx, const void *key,
                          OSSL_ASYNC_FD *fd, void **custom_data);
int ASYNC_WAIT_CTX_get_all_fds(ASYNC_WAIT_CTX *ctx, OSSL_ASYNC_FD *fd,
                               size_t *numfds);
int ASYNC_WAIT_CTX_get_changed_fds(ASYNC_WAIT_CTX *ctx, OSSL_ASYNC_FD *addfd,
                                   size_t *numaddfds, OSSL_ASYNC_FD *delfd,
                                   size_t *numdelfds);
int ASYNC_WAIT_CTX_clear_fd(ASYNC_WAIT_CTX *ctx, const void *key);

内部代码中创建一个fd，然后调用ASYNC_WAIT_CTX_set_wait_fd()将fd加入到ASYNC_WAIT_CTX的fds中，该函数一般在ASYNC_pause_job()前调用。外部用户代码通过对应的get函数获取到这个fd，并将其加入epoll中。当这个fd上有读事件的时候就再次恢复之前的暂停的job。

内部的异步操作接口并不总是支持epoll fd的，如果支持那就最好不过，直接ASYNC_WAIT_CTX_set_wait_fd()设置这个fd就可以。如果内部接口不支持，那么就只能进行轮询了，也就是接口外部不断地检查操作是否已经完成了。Intel的QAT Engine的旧版本就是采用的这种做法，它在ASYNC_pause_job()暂停job之前，会先往这个fd中写入数据，于是外部用户代码将该fd加入到epoll之后，读事件已经是处于激活状态。在下一次事件循环时就会恢复暂停的job，ASYNC_pause_job()中恢复job之后从fd中读取数据。下面是QAT Engine中的代码片段：

1
2
3
4
5
6
7
8
9
10
11
12
13
do {
    // 省略...
    sts = cpaCyRsaDecrypt(qat_instance_handles[inst_num], qat_rsaCallbackFn, &op_done,
            dec_op_data, output_buf);
    if (sts == CPA_STATUS_RETRY) {
        if ((qat_wake_job(op_done.job, ASYNC_STATUS_EAGAIN) == 0) ||
            (qat_pause_job(op_done.job, ASYNC_STATUS_EAGAIN) == 0)) {
            WARN("qat_wake_job or qat_pause_job failed\n");
            break;
        }
    }
}
while (sts == CPA_STATUS_RETRY);

其中qat_wake_job中会往fd中写入数据，qat_pause_job中会调用ASYNC_pause_job，在ASYNC_pause_job返回之后读取fd中的数据。

callback机制

另一种是通过callback（OpenSSL 3.0上新增），也需要异步接口的支持。当引擎完成异步操作之后调用回调函数去通知用户代码，ASYNC_WAIT_CTX_set_callback()用于设置callback及其参数。回调函数需要是小的且非阻塞的。

callback相关的接口如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#include <openssl/async.h>

#define ASYNC_STATUS_UNSUPPORTED    0
#define ASYNC_STATUS_ERR            1
#define ASYNC_STATUS_OK             2
#define ASYNC_STATUS_EAGAIN         3
typedef int (*ASYNC_callback_fn)(void *arg);
int ASYNC_WAIT_CTX_set_callback(ASYNC_WAIT_CTX *ctx,
                                ASYNC_callback_fn callback,
                                void *callback_arg);
int ASYNC_WAIT_CTX_get_callback(ASYNC_WAIT_CTX *ctx,
                                ASYNC_callback_fn *callback,
                                void **callback_arg);
int ASYNC_WAIT_CTX_set_status(ASYNC_WAIT_CTX *ctx, int status);
int ASYNC_WAIT_CTX_get_status(ASYNC_WAIT_CTX *ctx);

关于接口的更多说明，见文末参考资料。

ASYNC_job处理流程

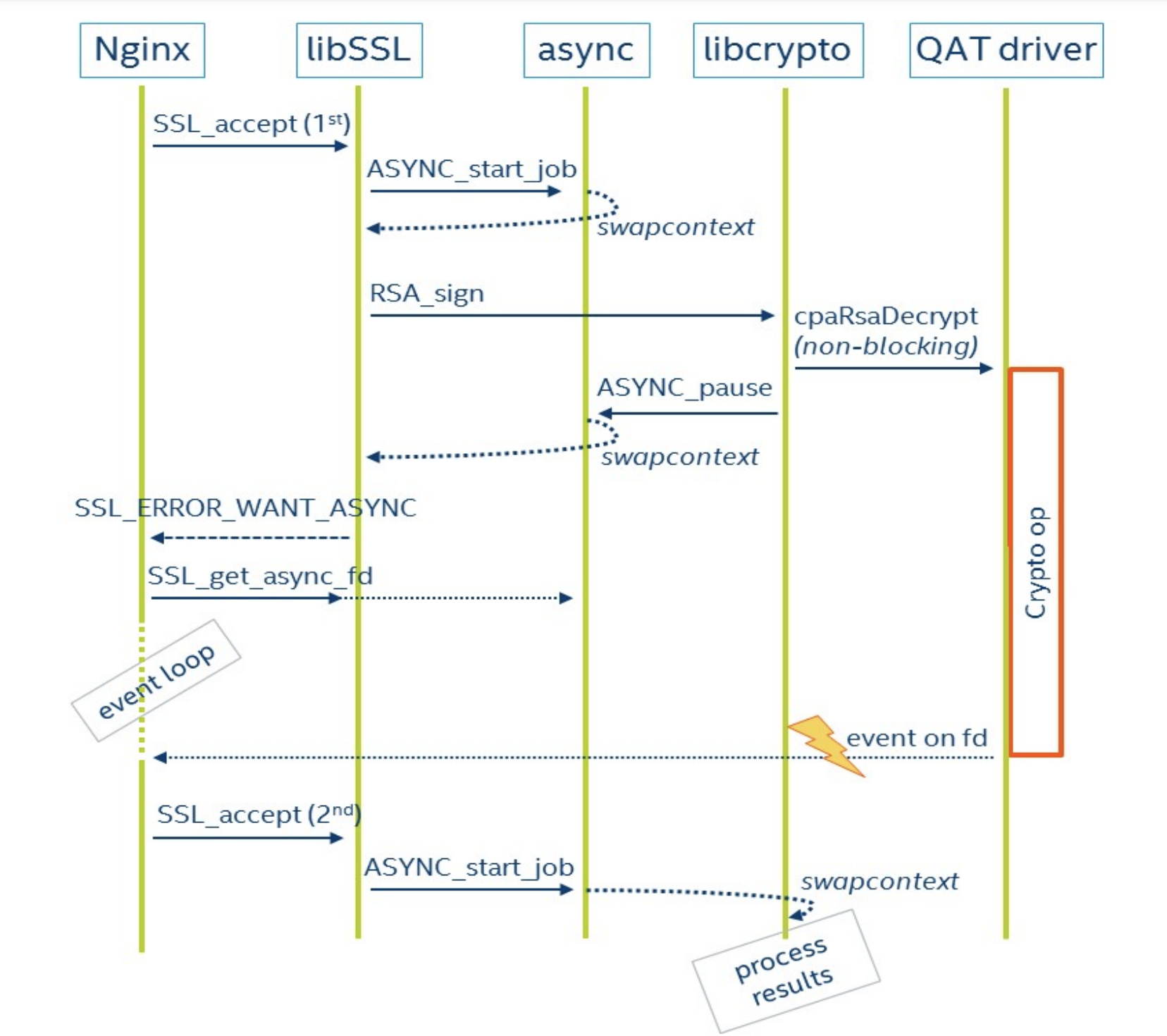

总体的处理流程如下图所示：

async_job_processing_flow

job状态管理ASYNC_start_job

如前所述，ASYNC_start_job开始一个新的job或者恢复之前的job，是job管理的核心函数。如果是开始一个新job就创建并执行新job，否则根据job的状态决定下一步的操作。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
// crypto/async/async.c
int ASYNC_start_job(ASYNC_JOB **job, ASYNC_WAIT_CTX *wctx, int *ret,
                    int (*func)(void *), void *args, size_t size)
{
    async_ctx *ctx;

    if (!OPENSSL_init_crypto(OPENSSL_INIT_ASYNC, NULL))
        return ASYNC_ERR;

    ctx = async_get_ctx();
    if (ctx == NULL)
        ctx = async_ctx_new();
    if (ctx == NULL)
        return ASYNC_ERR;

    if (*job)
        ctx->currjob = *job;

    for (;;) {
        if (ctx->currjob != NULL) {
            if (ctx->currjob->status == ASYNC_JOB_STOPPING) {
                *ret = ctx->currjob->ret;
                ctx->currjob->waitctx = NULL;
                async_release_job(ctx->currjob);
                ctx->currjob = NULL;
                *job = NULL;
                return ASYNC_FINISH;
            }

            if (ctx->currjob->status == ASYNC_JOB_PAUSING) {
                *job = ctx->currjob;
                ctx->currjob->status = ASYNC_JOB_PAUSED;
                ctx->currjob = NULL;
                return ASYNC_PAUSE;
            }

            if (ctx->currjob->status == ASYNC_JOB_PAUSED) {
                ctx->currjob = *job;
                /* Resume previous job */
                if (!async_fibre_swapcontext(&ctx->dispatcher,
                        &ctx->currjob->fibrectx, 1)) {
                    ASYNCerr(ASYNC_F_ASYNC_START_JOB,
                             ASYNC_R_FAILED_TO_SWAP_CONTEXT);
                    goto err;
                }
                continue;
            }

            /* Should not happen */
            ASYNCerr(ASYNC_F_ASYNC_START_JOB, ERR_R_INTERNAL_ERROR);
            async_release_job(ctx->currjob);
            ctx->currjob = NULL;
            *job = NULL;
            return ASYNC_ERR;
        }

        /* Start a new job */
        if ((ctx->currjob = async_get_pool_job()) == NULL)
            return ASYNC_NO_JOBS;

        if (args != NULL) {
            ctx->currjob->funcargs = OPENSSL_malloc(size);
            if (ctx->currjob->funcargs == NULL) {
                ASYNCerr(ASYNC_F_ASYNC_START_JOB, ERR_R_MALLOC_FAILURE);
                async_release_job(ctx->currjob);
                ctx->currjob = NULL;
                return ASYNC_ERR;
            }
            memcpy(ctx->currjob->funcargs, args, size);
        } else {
            ctx->currjob->funcargs = NULL;
        }

        ctx->currjob->func = func;
        ctx->currjob->waitctx = wctx;
        if (!async_fibre_swapcontext(&ctx->dispatcher,
                &ctx->currjob->fibrectx, 1)) {
            ASYNCerr(ASYNC_F_ASYNC_START_JOB, ASYNC_R_FAILED_TO_SWAP_CONTEXT);
            goto err;
        }
    }

err:
    async_release_job(ctx->currjob);
    ctx->currjob = NULL;
    *job = NULL;
    return ASYNC_ERR;
}

创建job

如果是开始一个新的job，从pool获取一个，如果池中没有则创建。job刚创建时的状态为ASYNC_JOB_RUNNING。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
// crypto/async/async.c
static ASYNC_JOB *async_get_pool_job(void) {
    ASYNC_JOB *job;
    async_pool *pool;

    pool = (async_pool *)CRYPTO_THREAD_get_local(&poolkey);
    if (pool == NULL) {
        /*
         * Pool has not been initialised, so init with the defaults, i.e.
         * no max size and no pre-created jobs
         */
        if (ASYNC_init_thread(0, 0) == 0)
            return NULL;
        pool = (async_pool *)CRYPTO_THREAD_get_local(&poolkey);
    }

    job = sk_ASYNC_JOB_pop(pool->jobs);
    if (job == NULL) {
        /* Pool is empty */
        if ((pool->max_size != 0) && (pool->curr_size >= pool->max_size))
            return NULL;

        job = async_job_new();
        if (job != NULL) {
            if (! async_fibre_makecontext(&job->fibrectx)) {
                async_job_free(job);
                return NULL;
            }
            pool->curr_size++;
        }
    }
    return job;
}

创建上下文通过async_fibre_makecontext完成，这里的入口函数是async_start_func，它对实际的工作函数进行了一层包装。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// crypto/async/arch/async_posix.c
int async_fibre_makecontext(async_fibre *fibre)
{
    fibre->env_init = 0;
    if (getcontext(&fibre->fibre) == 0) {
        fibre->fibre.uc_stack.ss_sp = OPENSSL_malloc(STACKSIZE);
        if (fibre->fibre.uc_stack.ss_sp != NULL) {
            fibre->fibre.uc_stack.ss_size = STACKSIZE;
            fibre->fibre.uc_link = NULL;
            makecontext(&fibre->fibre, async_start_func, 0);
            return 1;
        }
    } else {
        fibre->fibre.uc_stack.ss_sp = NULL;
    }
    return 0;
}

包装入口函数

async_start_func中执行job的工作函数，返回之后再切换回dispatcher，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
// crypto/async/async.c
void async_start_func(void)
{
    ASYNC_JOB *job;
    async_ctx *ctx = async_get_ctx();

    while (1) {
        /* Run the job */
        job = ctx->currjob;
        job->ret = job->func(job->funcargs);

        /* Stop the job */
        job->status = ASYNC_JOB_STOPPING;
        if (!async_fibre_swapcontext(&job->fibrectx,
                                     &ctx->dispatcher, 1)) {
            /*
             * Should not happen. Getting here will close the thread...can't do
             * much about it
             */
            ASYNCerr(ASYNC_F_ASYNC_START_FUNC, ASYNC_R_FAILED_TO_SWAP_CONTEXT);
        }
    }
}

协程切换核心函数

async_fibre_swapcontext是切换的核心函数，其实现如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
// crypto/async/arch/async_posix.h
static ossl_inline int async_fibre_swapcontext(async_fibre *o, async_fibre *n, int r)
{
    o->env_init = 1;

    if (!r || !_setjmp(o->env)) {
        if (n->env_init)
            _longjmp(n->env, 1);
        else
            setcontext(&n->fibre);
    }

    return 1;
}

其中env_init用于表示对应的协程上下文是否已经开始运行，如果还没有则调用setcontext开始，否则直接调用_longjmp进行跳转，这里主要是为了性能考虑。

接下来的讲解将围绕这个切换函数和ASYNC_start_job。

开始job: dispatcher->job

前面提到了，刚创建的job是ASYNC_JOB_RUNNING状态，第一次调用上下文切换函数async_fibre_swapcontext，从dispatcher切到job。

首先将dispatcher的env_init置1，setjmp保存环境到dispatcher的env中，由于此时n->env_init为0，所以调用setcontext开始执行async_start_func，在其中执行job的工作函数。

暂停job: job->dispatcher

如果在job处理过程中发生阻塞，会调用ASYNC_pause_job切换回dispatcher，此时job状态变成ASYCNC_JOB_PAUSING。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
int ASYNC_pause_job(void)
{
    ASYNC_JOB *job;
    async_ctx *ctx = async_get_ctx();

    if (ctx == NULL
            || ctx->currjob == NULL
            || ctx->blocked) {
        /*
         * Could be we've deliberately not been started within a job so this is
         * counted as success.
         */
        return 1;
    }

    job = ctx->currjob;
    job->status = ASYNC_JOB_PAUSING;

    if (!async_fibre_swapcontext(&job->fibrectx,
                                 &ctx->dispatcher, 1)) {
        ASYNCerr(ASYNC_F_ASYNC_PAUSE_JOB, ASYNC_R_FAILED_TO_SWAP_CONTEXT);
        return 0;
    }
    /* Reset counts of added and deleted fds */
    async_wait_ctx_reset_counts(job->waitctx);

    return 1;
}

ASYNC_pause_job中第二次调用上下文切换函数，这次从job切换回dispatcher。

将job的env_init置1，setjmp保存job的环境（恢复时用到），因为此时n->env_init为1，所以longjmp回第一次调用async_fibre_swapcontext时的setjmp位置返回。

于是就回到了ASYNC_start_job函数中，dispatcher在ASYNC_start_job中继续下一次for循环，因为此时job状态为ASYCNC_JOB_PAUSING，所以执行如下操作：

1
2
3
4
5
6
if (ctx->currjob->status == ASYNC_JOB_PAUSING) {
    *job = ctx->currjob;
    ctx->currjob->status = ASYNC_JOB_PAUSED;
    ctx->currjob = NULL;
    return ASYNC_PAUSE;
}

将SSL中的job指针设为当前job，更改状态为ASYCNC_JOB_PAUSED，将ctx中currjob置空。这几个设置操作是为了下次可以正常恢复job，设置完之后返回ASYNC_PAUSE。上层的ssl_start_async_job则将ssl的rwstate置为SSL_ASYNC_PAUSED，再外层的SSL接口如SSL_do_handshake返回-1。

然后外层检测到SSL_ASYNC_PAUSED，可以通过调用SSL_get_changed_async_fds，它封装了ASYNC_WAIT_CTX_get_changed_fds，获取fd加入到epoll中（asynch_mode_nginx中的ngx_ssl_async_process_fds）。

恢复job: dispatcher->job

当fd的读事件激活时，就会执行对应的事件处理函数再次恢复job。以asynch_mode_nginx为例，可能是如下的handler函数，ngx_ssl_handshake_async_handler、ngx_ssl_read_async_handler、ngx_ssl_write_async_handler、ngx_ssl_shutdown_async_handler。在handler中再次进入到ssl_start_async_job，并调用ASYNC_start_job。

此时job的状态为SSL_ASYNC_PAUSED，于是走到下面这里再次进入async_fibre_swapcontext。

1
2
3
4
5
6
7
8
9
10
11
if (ctx->currjob->status == ASYNC_JOB_PAUSED) {
    ctx->currjob = *job;
    /* Resume previous job */
    if (!async_fibre_swapcontext(&ctx->dispatcher,
            &ctx->currjob->fibrectx, 1)) {
        ASYNCerr(ASYNC_F_ASYNC_START_JOB,
                 ASYNC_R_FAILED_TO_SWAP_CONTEXT);
        goto err;
    }
    continue;
}

第三次进入async_fibre_swapcontext，从dispatcher切换到job。

同样将dispatcher的env_init置1，setjmp保存环境到dispatcher的env中，此时job的env_init已经是1了，所以这次是通过longjmp回到第二次切换setjmp的地方，继续执行ASYNC_pause_job后续的代码。

结束job: job->dispatcher

假设这次job正常执行结束了，即async_start_func中的job->func返回，此时job的状态变成ASYNC_JOB_STOPPING，然后再次从job切换回dispatcher。

第四次进入async_fibre_swapcontext，跟第二次进入时一样，将job的env_init置1，setjmp保存job的环境，因为此时n->env_init为1，所以longjmp回第三次调用async_fibre_swapcontext时的setjmp位置返回。dispatcher在ASYNC_start_job中继续下一次for循环，因为此时job状态为STOPING，所以执行如下清理操作，将返回值传递出去了：

1
2
3
4
5
6
7
8
if (ctx->currjob->status == ASYNC_JOB_STOPPING) {
    *ret = ctx->currjob->ret;
    ctx->currjob->waitctx = NULL;
    async_release_job(ctx->currjob);
    ctx->currjob = NULL;
    *job = NULL;
    return ASYNC_FINISH;
}

回到外层ssl_start_async_job返回ret，这样这个job就结束了。不过ASYNC_WAIT_CTX并没有清理掉，ASYNC_WAIT_CTX_free是在SSL_free里面调用的，它里面会清理fd。

以上便是job的完整生命周期。

参考资料

相关文章推荐
-------------本文结束感谢您的阅读-------------

欢迎关注我的其它发布渠道
